Ovim projektom se obrađuje ugradnja rashladnika vode (RV) koji se spaja na postojeći cjevovod u prostoru obuhvata. Novi razvod je projektiran vertikalno iz strojarnice na krovu pored stubišta do spuštenog stropa 3. kata. Razvodom u stropu 3. kata se nova instalacija spaja na postojeću. Potrebno je zatvoriti ventile i isključiti pumpe na 2. katu nakon dovršenih radova. U koliko se u dogledno vrijeme osigura povoljna temperatura centralnog rashladnog sustava KBC-a ponovo će se uspostaviti postojeće hlađenje (uključivanjem pumpe i otvaranjem ventila na 2. katu) te se može novo projektiran rashladni uređaj iskoristiti na drugoj lokaciji.
Rashladnik je projektiran na krovu pored stubišta. U prostoriji između strojarnica liftova na krovu je u postojećoj prostoriji formirana strojarnica u kojoj je predviđena oprema za razdvajanje primarnog i sekundarnog kruga hlađenja.
Primarni krug podrazumijeva, inercijalnu posudu, ekspanzijsku posudu te izmjenjivač topline glikol / voda.
U krugu se nalazi 30%-tna mješavina glikola i vode za rad na temperaturama do -15°C.

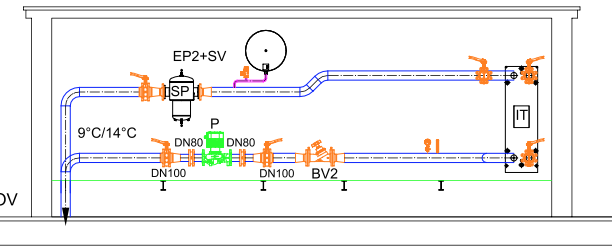

Sekundarni krug obuhvaća unutarnju instalaciju ventilokonvektora, pumpe, ekspanzijsku posudu, separator mulja i mjehurića i istog izmjenjivača. U sekundarnom krugu je medij voda.
Sekundarni razvod od izmjenjivača do postojećeg cjevovoda je projektiran iz čeličnog cjevovoda pored stubišta u oblozi iz gips kartona.
Demontirat će se svi ventilokonvektori, termostati i ventili na instalaciji na 3. katu.
Predviđa se zamijeniti kompletnu izolaciju na postojećem cjevovodu.
Projektom je predviđena i zamjena eventualno dotrajalog postojećeg cjevovoda.
Predviđena razvodna temperatura je 9/14°C.
Grijanje prostora je postojeće radijatorskim grijanjem i nije predmet ovoga projekta.

HLAĐENJE
Za potrebe hlađenja prostora projektiran je rashladnik vode učina 112 kW kod 7/12°C s 30%-tnom mješavinom glikol-voda pri 35°C okoline. Rashladnik je izvedbe zrak – glikol/voda i projektiran je na krovu pored strojarnica liftova. Razvod cjevovoda je projektiran po krovu do strojarnice te u vertikalnom oknu do postojeće instalacije.
Cijevna mreža je projektirana iz čeličnih bešavnih cijevi izoliranih toplinskom i paronepropusnom izolacijom debljine 19 mm na novom i 13 mm na postojećem dijelu.
Primarni krug i oprema u strojarnici će se dodatno zaštititi oblogom iz Al lima.
Ovješenja i učvršćenja cjevovoda i ventilokonvektora izvode se tipskim pocinčanim profilima. Nakon montaže potrebno je izvršiti tlačnu probu novog i postojećeg cjevovoda tlakom (zrak ili voda) na 4 bar u trajanju od min. 12 h.

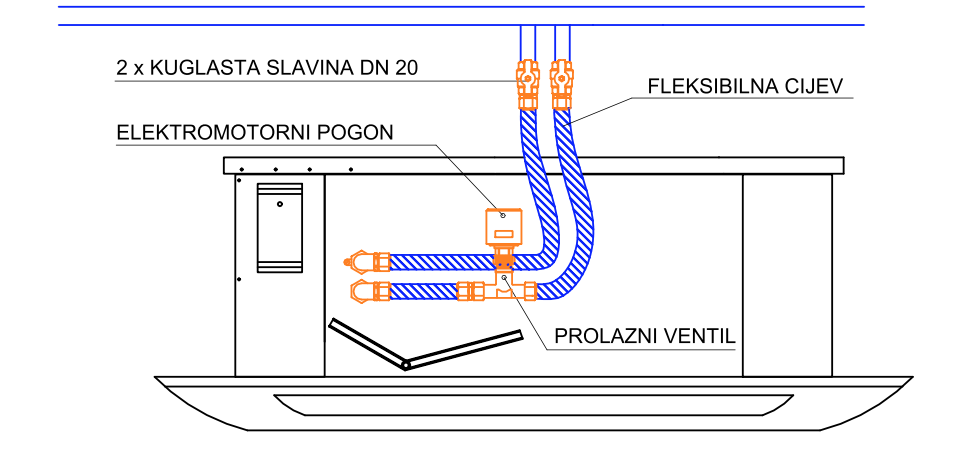

Projektirani su stropni ventilokonvektori s maskom i rešetkom za dovod zraka između nogica koja služi kao revizijski otvor za zamjenu filtra. Ventilokonvektori su projektirani s prolaznim ventilima 230 V. Na svakom ogranku su posljednja dva ventilokonvektora u nizu projektirana s troputnim ventilima kako bi se osigurala raspoloživost rashladne vode u svakom trenutku za svaki ventilokonvektor.
Za cirkulaciju vode u sekundarnom krugu je odabrana duplex pumpa (radna i rezervna) koja prilagođava svoj učin trenutnim potrebama prostora u ovisnosti o aktivnim ventilokonvektorima. Pumpe se samostalno izmjenjuje u radu ugrađenom regulacijom.

AUTOMATSKA REGULACIJA I UPRAVLJANJE

Sustavom automatske regulacije i upravljanja se održava potrebna ugodnost boravka u prostoru te se nadzire i upravlja sustavom.
U prostoru čekaonice na zidu iza pulta je predviđeno mjesto za upravljanje rashladnikom, postavljanje parametara pojedinih ventilokonvektora te prosljeđivanje informacija na CNUS.
Nadzirat će se status rada rashladnika (rad-isključenje-greška), temperatura polazne i povratne vode primara (7/12°C) i sekundara (9/14°C) i status rada duplex pumpe sekundarnog kruga (vođene proporcionalnom dP karakteristikom).
Sobne upravljačke jedinice (termostati) i FC kontroleri (ugrađeni na ventilokonvektor) će se povezati komunikacijskim kabelom te će se s upravljačkog mjesta zadati radni / štedni program pojedine prostorije. Sobnim jedinicama omogućit će se korekcija zadane temperature (+/- 3°C).
Dužnost osoblja službe održavanja KBC-a je osigurati konekciju i integraciju na CNUS.
