Za potrebe održavanja potrebnih mikroklimatskih uvjeta u novoformiranim prostorijama projektirana su dva sustava.
Prvi sustav je postojeći sustav grijanja i hlađenja ventilokonvektorima upravne zgrade. Navedeni sustav je postojeći kojemu se ovim projektom mijenjaju dotrajali ventilokonvektori u prostoru zahvata.
U području zahvata zatečeni su dotrajali dvocijevni parapetni ventilokonvektori spojeni na čelični cijevni razvod koji je vođen u dvostrukom stropu. Iz stropa je cijevni razvod izveden s vertikalama u oblozi do poda gdje je pri podu spojen na ventilokonvektore.
S obzirom na to da su ventilokonvektori ugrađeni na vanjskom zidu odvod kondenzata je izveden probojem u vanjskom zidu s ispustom u zelenu površinu.

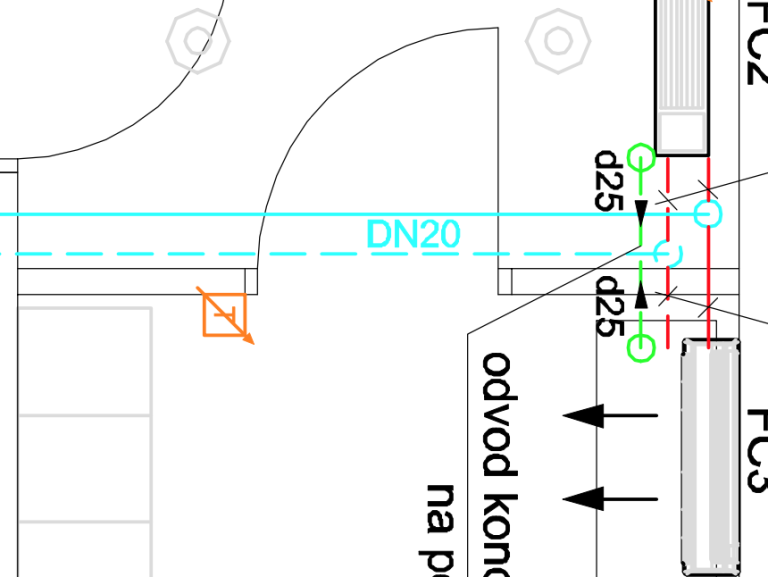

Ovim projektom se demontiraju postojeća tri ventilokonvektora te se ugrađuju novi na postojeći razvod. Ugradit će se ukupno 5 novih ventilokonvektora i to 3 parapetna na (kuhinja, rezervno upravljačko i ulaz) i dva zidna pri stropu od kojih jedan u garderobi, i drugi u sobu za elektroopremu.
Svi podni ventilokonvektori su projektirani s integriranim termostatom za regulaciju temperature po prostoru.
U prostoru elektroopreme je ugrađen ventilokonvektor koji osigurava optimalne uvjete rada el.opreme kada je postojeći sustav u hlađenju. Shodno navedenom u ventilokonvektor će se ugraditi troputni ventil kako se ne bi opterećivao prostor dok je centralni sustav u grijanju.
U periodu kada je postojeći sustav u grijanju ili kada je sustav isključen (izvan radnog vremena) navedeni ventilokonvektor je isključen te se koristi drugi sustav.
Drugi sustav je klima uređaj u split izvedbi. Navedeni sustav je predviđen za el. sobu i upravljačko mjesto.
Sastoji se iz dvije vanjske i dvije unutarnje jedinice od kojih su vanjske projektirane ispod vanjskog stubišta pored ulaza. Mono split klima uređaj u prostoru rezervnog upravljačkog mjesta je projektiran kako bi se osigurali radni uvjeti izvan radnog vremena centralnog sustava.
Ovim sustavom se održavaju optimalni radni uvjeti elektroopreme i zaposlenika u vrijeme kada je centralni sustav (prvi) isključen (izvan radnog vremena) obzirom da se u upravljačkom mjestu radi cjelodnevno (0-24).
U sobi za elektroopremu je projektiran zidni termostat ventilokonvektora kao i daljinski IC bežični upravljač za klima jedinicu. Termostat ventilokonvektora će se postaviti za održavanje temperature na 24°C te će se IC upravljačem namjestiti željena temperatura na unutarnjoj jedinici na 26°C. Navedenim postavkama se osiguravaju projektni uvjeti u sobi za el.opremu (20-26°C) u ljetnom periodu, dok se u zimskom periodu temperatura održava na 22°C pomoću klima uređaja.

Ventilacija

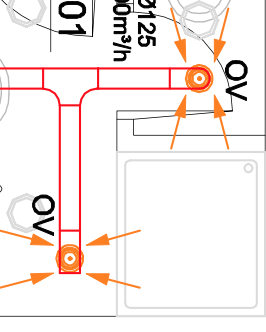

Sustav ventilacije se sastoji iz odvodnih ventilatora sanitarija, kuhinje i sobe za elektroopremu V1 (200 m3/h pri 100 Pa).
Ventilatori su projektirani u dvostrukom stropu sobe za elektro opremu i kuhinje kako ne bi ometali rad u upravljačkoj prostoriji.
Upravljanje ventilatora sanitarija i elektroopreme je projektirano uključivanjem rasvjete, dok je ventilator kuhinje projektiran zasebnom preklopkom.

Vodoopskrba
Za potrebe novoformiranih trošila sanitarija i kuhinje instalacija vodoopskrbe je projektirana spajanjem na postojeći razvod u stropu postojećih kuhinjskih prostora.
Postojeći razvod je izveden u stropu gdje je projektiran spoj novog razvoda. Prilikom izrade spoja, na novi razvod će se ugraditi zaporni ventili na hladnoj, toploj i recirkulacijskoj instalaciji.
Od novo projektiranih zapornih ventila instalacija će se pod stropom te zidnim usjecima spojiti na potrošače.
Novo projektirana instalacija će se izvesti PP-R cijevima izoliranim toplinskom izolacijom debljine 4 mm zaštićena folijom od utjecaja građevinskog materijala (mort-gips).
Nakon izrade razvoda potrebno je izvršiti tlačnu probu predmetne instalacije na 9 bara, dezinfekcija te ishoditi sukladnost vode za ljudsku potrošnju ovlaštenog odjela.

Ispitivanje instalacije na nepropusnost
Ispitivanje nepropusnosti vodovodne instalacije provodi se nakon njezinog postavljanja i tada se ona prvi put puni vodom. Pri tome nijedan njezin dio ne bi trebao biti pokriven (ožbukan ili sl.). Cijela bi instalacija trebala biti odzračena, a na priključak valja postaviti manometar s najmanjom točnošću očitavanja 0,1 bar.
Kod primjene polimernih cijevi dolazi do određenog rastezanja cijevi što utječe na rezultate ispitivanja pa se postupak dijeli na predispitivanje i glavno ispitivanje. Ispitni tlak kod predispitivanja(10 bar) za 5 bar je veći od najvećeg dopuštenog (5 bar), a trebalo bi ga postići dva puta unutar razdoblja od po 30 min na razmaku od po 10 min, dok bi nakon sljedećih 30 min smio pasti za najviše 0,6 bar. Nakon toga slijedi glavno ispitivanje pri čemu tlak očitan za vrijeme predispitivanja ne smije pasti za više od 0,2 bar u sljedećih 2 h.

Ispiranje instalacije
Ispiranje instalacije valja izvesti nakon provedenog ispitivanja čime se uklanjaju sva onečišćenja koja su u nju mogla dospjeti tijekom izvođenja radova i ispitivanja, a koja bi kasnije mogla utjecati na pogonsku sigurnost (stvaranja naslaga, začepljenje) i higijensku ispravnost vode. Pri tome se koristi posebna smjesa zraka i vode iz posebnog uređaja za ispiranje u točno određenom vremenskom slijedu i uz primjenu pulzirajućeg (intermitirajuće) strujanja. Odsječak instalacije koji se ispire trebao bi najviše iznositi 100 m. Cjevovode tople i hladne vode valja ispirati odvojeno. Voda koja se koristi za ispiranje mora biti filtrirana, a zrak oduljen, dok tlak ispiranja mora biti jednak tlaku vode. U najvećoj cijevi treba postići brzinu strujanja od 0,5 m/s, a određen broj trošila (slavina) valja ostaviti otvorenim. Postupak ispiranja treba provoditi od najbližeg do najudaljenijeg trošila, odnosno grane razvoda pri čemu trošila valja otvarati u slijedu od donjih prema gornjim, a zatvarati obrnutim redom. Vrijeme ispiranja treba iznositi oko 15 s/m cjevovoda te 2 min po svakom trošilu, a nakon ispiranja valja ispuniti odgovarajući protokol. Prije predaje korisniku na upotrebu, treba izvršiti dezinfekciju instalacije te napraviti bakteriološku analizu vode i ishoditi pozitivan atest o kvaliteti vode i o pitkosti od Zavoda za zaštitu zdravlja.

Odvodnja
Sustav odvodnje novoformiranog sanitarnog prostora i kuhinje je projektiran spajanjem preko novog  okna izvan objekta do postojećeg okna RO7.
Unutarnja odvodnja sanitarnih otpadnih voda predviđena je cjevovodom od tvrde plastike za horizontalni cijevni razvod, vođen u podu – gravitacijski odvod.
Za fekalnu odvodnju odabrane su cijevi od tvrde plastike i pripadni fazonski i brtveni komadi.
Za horizontalne sabirnice temeljne i interne odvodnje projektirane su plastične cijevi s debljom stijenkom, klase B-SN4.
Sanitarno/fekalne vode upuštaju se preko novog revizijskog okna u postojeće okno RO7.
Spajanje cijevi odvodnje i fazonskih komada vrši se pomoću naglavka s gumenim prstenom tako da se cijev utisne u naglavak da do kraja naglavka ostane cca. 5-10 mm slobodnog prostora. Ovaj prostor služi da prihvati dilatacije koje mogu nastati u cjevovodu zbog koeficijenta istezanja (0,08 mm/m°C).
Priključni vodovi sanitarnih uređaja izvode se PVC cijevima i to u sljedećim profilima

WC OC Ø 110 mm  i = 1,2%

umivaonik OC Ø   50 mm  i = 2,5%

Tuš kada OC Ø   50 mm  i = 2,5%

svi temeljni razvodi     i = prema tablici na crtežima
Kod priključka više sanitarnih predmeta na jedan vod isti izvesti u profilu naznačenom u crtežima.
Za svu instalaciju potrebno je izvršiti tlačnu probu na propusnost i to u dva navrata:

nakon izvedbe temeljnih vodova, prije zatrpavanja istih,

nakon montaže sanitarnih uređaja, na ispravnost i nepropusnost spojeva montiranih sanitarnih uređaja.

Pri izvedbi sabirne kanalizacije mora se voditi računa o dopuštenim padovima njezina polaganja. Potrebno je predvidjeti i izvoditi za pojedine poprečne presjeke interne kanalizacije niže navedene normalne padove zbog njezina samo ispiranja te izbjegavanja oštećenja interne kanalizacije kod većih padova. Minimalni pad smije se primijeniti samo u slučaju kad za to postoje tehnički stručno opravdana obrazloženja

PROMJER CIJEVI ∅ (mm)NORMALNI PADMINIMALNI PADMAKSIMALNI PAD503,5%2,5%15,0%752,5%1,5%15,0%1102,0%1,2%15,0%1251,5%1,0%15,0%1601,0%0,8%15,0%

Cijevi za izvedbu interne kanalizacije, te materijali koji su korišteni za njihovu izradu uz pripadajući materijal za kanalizacijske radove, moraju zadovoljavati postojeće hrvatske norme (HRN), odnosno odredbe prema DIN i ISO normama ako je riječ o materijalima za koje ne postoje hrvatske norme.
Prodor temeljne kanalizacijske cijevi u vanjskom zidu / temelju potrebno je izraditi s krunom te ugraditi provodnicu za cijev i izolirati ga od prodora vlage povezivanjem s postojećom hidro izolacijom.
Plastične PVC i PP cijevi i pripadajući fazonski komadi, kontrolna okna, te ostali uređaji i objekti interne kanalizacije izrađeni od PVC materijala moraju zadovoljavati propisane norme (HRN G.C 6.511, HRN G.C 6.512, HRN G.C 6.513, HRN G.C 6.514, HRN G.C 6.515, HRN G.C 6.516, HRN G.C 6.517, HRN G.C 6.518, HRN G.C 6.519, HRN G.C 6.520, HRN G.C 6.521, DIN 19534 ili ÖNORM B 5184, HRN EN 1401, HRN EN 1852). PVC i PP cijevi oznake čvrstoće SN-4 i više služe za izvedbu cjelokupne temeljne i vanjske interne kanalizacije (dvorišne). Spajaju se na klasičan način s naglavkom, a samo brtvljenje postiže se gumenim prstenom. PP cijevi koriste se posebno kod potrebe odvodnje voda s povišenom temperaturom (temperature više od 40°C), pa najčešće služe pri spajanju sanitarnih predmeta s temeljnim vodom. Cijevi oznake čvrstoće SN-2 mogu služiti isključivo za izvođenje instalacija odvodnje unutar objekta.
